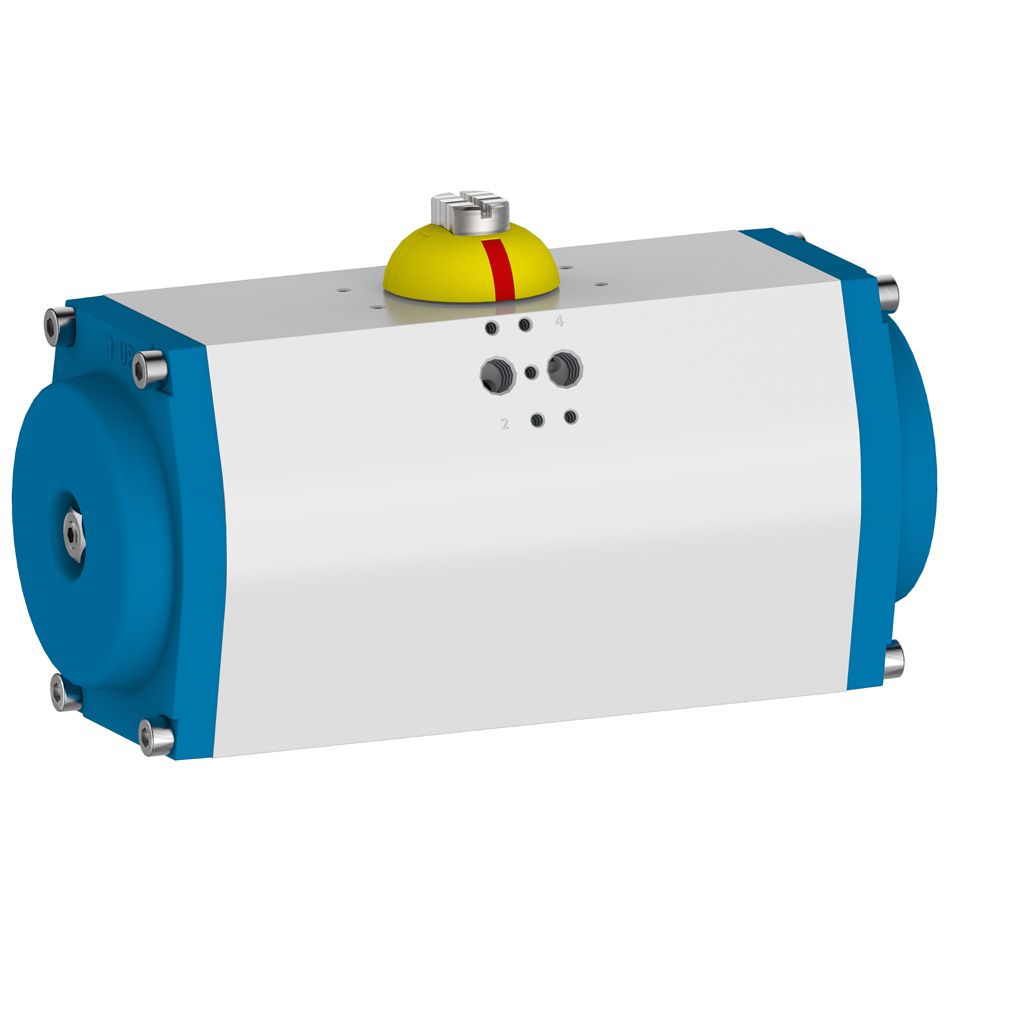

GTXB.118x90.DA.NP22A.F07/F10.000 Actionneur pneumatique 118 GT - double effet, schéma de perçage F07/F10, réglage de la fin de course unilatéral, pignon NP22, CW-A


Série: 118
Angle de rotation : 90°
Taille du pignon : Octagonal 22mm (NP22)
Réglage de fin de course : réglage de fin de course unilatéral
Fonction : double effet
Variante d'installation : sens de rotation CW parallèle à la conduite, fermeture dans le sens horaire/sens transversal, fermeture dans le sens antihoraire
Schéma de perçage : F07/F10
Température : -50 à 70° C
environ 1-2 semaines
Plus que %1 en stock
No. d'article
GTXB.118x90.DA.NP22A.F07/F10.000
193,86 €

Vous avez besoin de plus grandes quantités ? Nous pouvons vous faire une offre personnalisée. Demander une offre

Details & Daten
No. d'article GTXB.118x90.DA.NP22A.F07/F10.000
Modèle de perçage F07/F10
Fabricant Rotork (GT Attuatori)
Series GT-118
Angle de rotation 90 °
Variante d'assemblage Sens de rotation CW parallèle à la conduite, Fermeture dans le sens horaire / Transversal, Fermeture dans le sens antihoraire
Dépassement de l'arbre 30mm
Une fonction Double effet
Zufuhr Gefilterte Luft ISO 8573-1-5662
Matériel pignon Acier au carbone EN 11SMnPb3 nickelé chimiquement
Matériel de couverture Aluminium moulé sous pression UNI EN1706, EN AC 46100, Peinture époxy
Température ambiante -50 bis 70°C
Réglage de la position finale Réglage de fin de course unilatéral
Arrivée d'air VDI/VDE 3845, NAMUR
Matériau du piston Aluminium moulé sous pression UNI EN1706
Matériau du boîtier Aluminium anodisé AW 6063
Réglage de la course 90° einstellbar -5° bis 5°
Interface d'arbre de vanne ISO 5211
Interface de montage ISO 5211
Équipement VDI/VDE 3845, NAMUR
Cartouche de ressort de matériau Acier au carbone, Peinture époxy
L'actionneur pneumatique quart de tour GTXB.118x90.DA.NP22A.F07/F10.000 de la série GT118 est conçu pour des performances à long terme et efficaces avec un minimum d'entretien. La conception sous-jacente, le développement et les matériaux à partir desquels il est fabriqué garantissent des performances optimales même dans les environnements les plus difficiles avec une plage de température de -50 à 70° C.
La fixation des accessoires correspond aux spécifications NAMUR, les tailles de fixation des vannes correspondent à la norme ISO 5211.
Cet actionneur rotatif à 90° est alimenté dans le sens de rotation CW parallèle à la conduite, fermeture horaire/croix, fermeture anti-horaire. La fonction est double effet avec une bride F07/F10.
Il a un réglage de fin de course unilatéral et une saillie d'arbre de 30 mm.


L'entraînement pneumatique est certifié selon 2014/34/EU et correspond à EN 60529 (1991) + (A1: 2000) pour IP66M.

Nous sommes également heureux de proposer des solutions spéciales telles que des traitements de surface, des angles de rotation tels que 120°, 180° ou 240°, ainsi que des plages de température spéciales. Envoyez-nous simplement vos besoins.
GTXB.118x90.DA.NP22A.F07/F10.000
  • No. d'article.: GTXB.118x90.DA.NP22A.F07/F10.000
  • Température ambiante: -50 bis 70°C
  • Réglage de la position finale: Réglage de fin de course unilatéral
  • Variante d'assemblage: Sens de rotation CW parallèle à la conduite, Fermeture dans le sens horaire / Transversal, Fermeture dans le sens antihoraire
GTXB.118x90.DA.NP22B.F07/F10.000
  • No. d'article.: GTXB.118x90.DA.NP22B.F07/F10.000
  • Température ambiante: -50 bis 70°C
  • Réglage de la position finale: Réglage de fin de course unilatéral
  • Variante d'assemblage: Sens de rotation CW parallèle à la conduite, Fermeture dans le sens antihoraire / Transversal, Fermeture dans le sens antihoraire
GTXB.118x90.DA.NP22D.F07/F10.000
  • No. d'article.: GTXB.118x90.DA.NP22D.F07/F10.000
  • Température ambiante: -50 bis 70°C
  • Réglage de la position finale: Réglage de fin de course unilatéral
  • Variante d'assemblage: Sens de rotation CCW parallèle à la conduite, Fermeture dans le sens horaire / Transversal, Fermeture dans le sens antihoraire
GTXB.118x90.DA.NP22A.F07/F10.001
  • No. d'article.: GTXB.118x90.DA.NP22A.F07/F10.001
  • Température ambiante: -15 bis 160°C
  • Réglage de la position finale: Réglage de fin de course unilatéral
  • Variante d'assemblage: Sens de rotation CW parallèle à la conduite, Fermeture dans le sens horaire / Transversal, Fermeture dans le sens antihoraire
GTXB.118x90.DA.NP22B.F07/F10.001
  • No. d'article.: GTXB.118x90.DA.NP22B.F07/F10.001
  • Température ambiante: -15 bis 160°C
  • Réglage de la position finale: Réglage de fin de course unilatéral
  • Variante d'assemblage: Sens de rotation CW parallèle à la conduite, Fermeture dans le sens antihoraire / Transversal, Fermeture dans le sens antihoraire
